7 Los gráficos Ejercicios
Creación de gráficos.
Objetivo: Con estos ejercicios pretendemos que el alumno alcance los conocimientos de este capítulo, ponga en práctica todos los contenidos que hemos impartido y repase conceptos tratados en capítulos anteriores.
Procedimiento: Introduciremos un gráfico circular con los datos del ejemplo anterior.
Primero tenemos que seleccionar con el ratón los datos a utilizar para crear nuestro gráfico. Seleccionaremos las celdas B2 y B3.

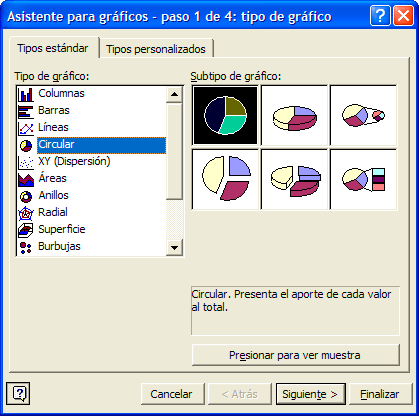

Haremos clic sobre el menú “Insertar”, opción “Gráfico...” y sobre el tipo de gráfico “Circular”.
Haremos clic sobre el botón “Siguiente” para ir al paso siguiente del asistente para crear el gráfico circular.

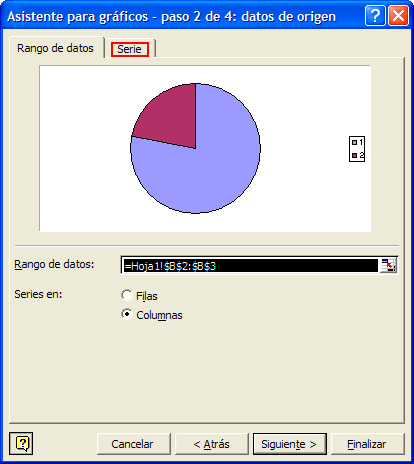

Haremos clic sobre la pestaña “Serie”.

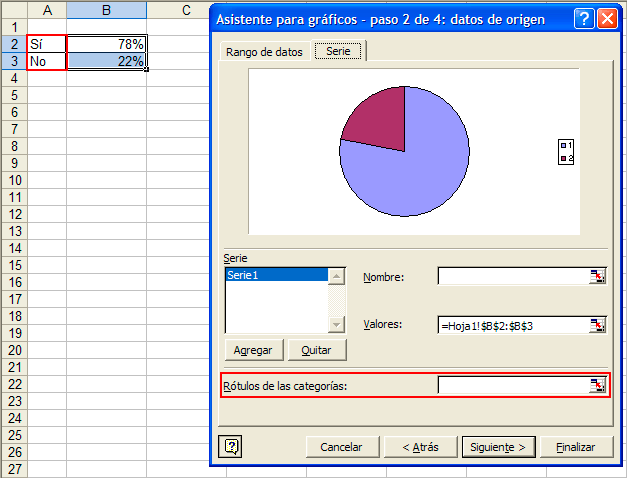

Podemos dar nombre al eje (X) que contiene los resultados de nuestras votaciones haciendo clic sobre el cuadro “Rótulos del eje de categorías (X)”.

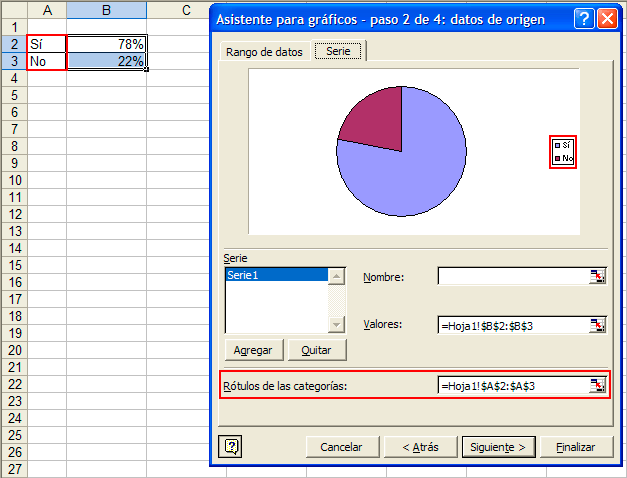

Dado que tenemos escrito en las celdas A2 y A3 de nuestro libro de trabajo los nombres de las series, haremos clic sobre el botón
y seleccionaremos con el ratón las celdas A2 y A3.
Veremos cómo se insertan en el gráfico y haremos clic en el botón “Siguiente”.
En el paso número 3 del asistente de creación de gráficos “Opciones de gráfico” definiremos el aspecto de nuestro gráfico.

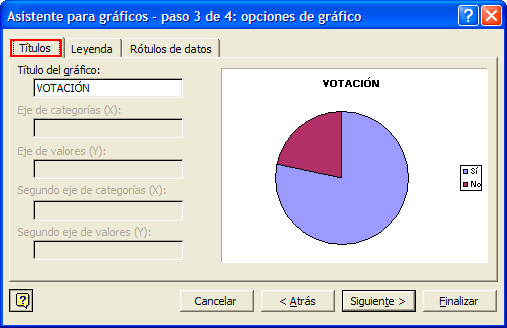

Haremos clic sobre la pestaña “Títulos” y en el apartado “Título del gráfico” escribiremos “VOTACIONES”.

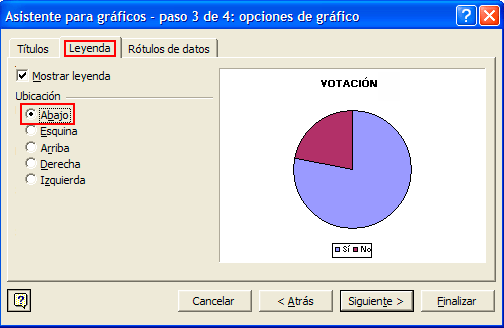

Haremos clic sobre la pestaña “Leyenda” y en el apartado “Ubicación” seleccionaremos la opción “Abajo”.

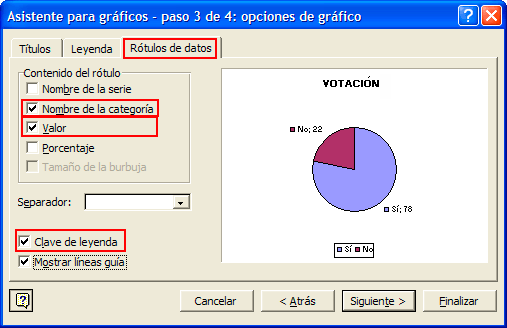

Haremos clic sobre la pestaña “Rótulos de datos” y en el apartado “Contenido del rótulo” seleccionaremos la opción “Número de la categoría”, la opción “Valor” y haremos clic sobre la opción “Clave de leyenda”. Haremos clic en el botón “Siguiente”.

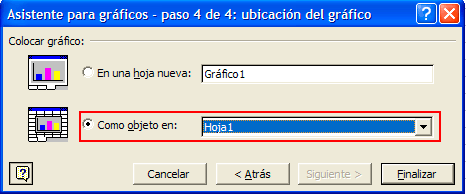

Por defecto se marca la opción “Como objeto en” para insertar nuestro gráfico en la misma hoja de trabajo donde tenemos los datos. Haremos clic en “Finalizar”

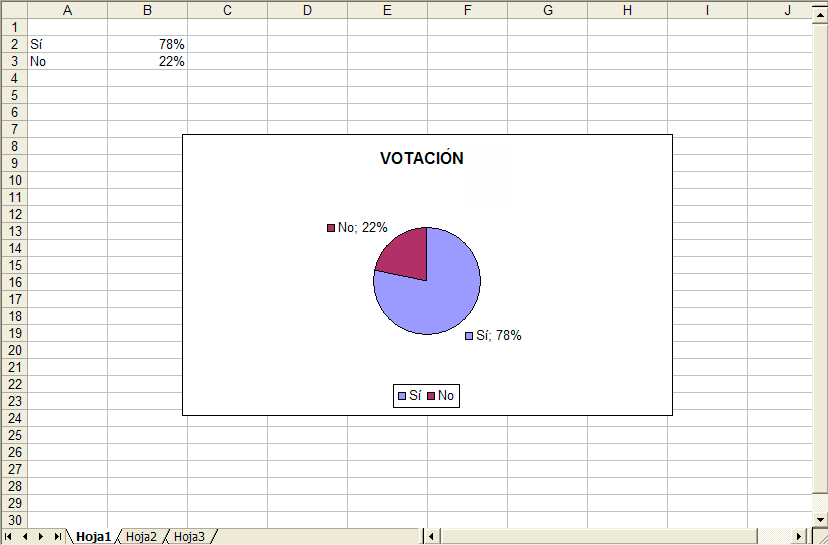

Finalmente veremos:
Guardemos los cambios de este libro con el nombre “gráfico”, ya que posteriormente lo utilizaremos.
Os animamos a practicar con otros tipos de gráficos y a ampliar los parámetros. Podemos incluir un nuevo dato “Ns/Nc” (no sabe/no contesta).

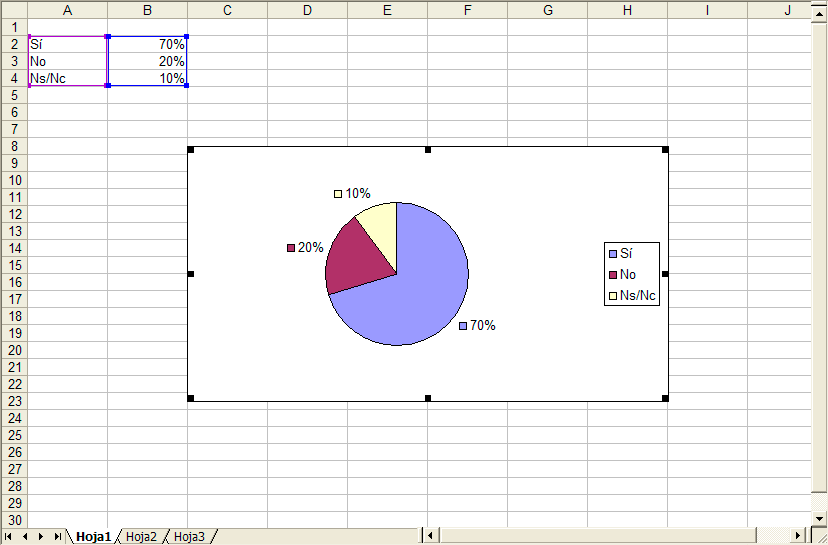

En esta nueva encuesta han respondido “Sí” el 70%, “No” el 20% y “Ns/Nc” el 10%. El resultado es:
